360องศาเต็มป้องกัน;
รองประสานและปลดล็อค;
ป้องกันการรีไซเคิลในระหว่างปลั๊กอินและการติดตั้ง;
ล็อคที่จับ;
การเชื่อมขั้วปลั๊กแบบอัลตราโซนิค
ข้อมูลการสั่งซื้อ
| ข้อมูลการสั่งซื้อ | ||||
| ตำแหน่งที่สำคัญ | A A | |||
| ชื่อสินค้า | ปลั๊ก YGEV5-P2PWHA (70mm ²) | ปลั๊ก YGEV5-P2PWHA (50mm ²) | ปลั๊ก YGEV5-P2PHA (70mm ²) | ปลั๊ก YGEV5-P2PHA (50mm ²) |
| หมายเลขชิ้นส่วน | 111000405969 | 111000405970 | 111000405968 | 111000405940 |
| ชื่อสินค้า | เต้ารับ YGEV5-S2RA | เต้ารับ YGEV5-S2RA1 | เต้ารับ YGEV5-S2RA2 | |
| หมายเลขชิ้นส่วน | 111000502952 | 111000502926 | 111000503005 | |
หมายเหตุ: ตัวอักษรสุดท้ายของชื่อผลิตภัณฑ์แสดงถึงตำแหน่งคีย์ป้องกันการจำลอง ตัวอักษรสุดท้ายของรุ่นส่วนหัวเหมือนกันและสามารถเสียบได้ หมายเลขสุดท้ายหมายถึงประเภทการขยายตัวของบัสบาร์ทองแดงที่แตกต่างกันและไม่มีผลต่อการเสียบปลั๊ก
| ข้อมูลการสั่งซื้อ (การประกอบ) | ข้อมูลการสั่งซื้อ (รายละเอียดชิ้นส่วนสามารถซื้อแยกต่างหากได้) | |||||
| ชื่อสินค้า | หมายเลขผลิตภัณฑ์ | จำนวนจำนวนเยอะ | ข้อมูลจำเพาะเกี่ยวกับสายไฟ | ไดอะแกรม (อ้างอิง) | ||
| ปลั๊ก YGEV5-P2PWHA (70mm ²) | 111000405969 | YGEV5-P2PWHA ชุดประกอบปลั๊ก | 112010106426 | 1. | 70mm ² (LV216) ± Φ17.8 0.4mm |  |
| 20.4 × 2NA001- 070S PIN TERMINAL | 114020101327 | 2. |  | |||
| ป้องกัน YGEV5 ชิ้นส่วน-ภายใน-70 | 114029801926 | 2. |  | |||
| ป้องกัน YGEV5 อะไหล่-ด้านนอก-70 | 114029801927 | 2. |  | |||
| Φ18.5 × 2ปะเก็น | 114019801819 | 2. |  | |||
| ที่หนีบสายเคเบิล R9.25ประกอบ | 113990001736 | 2. |  | |||
| ฝาครอบท้าย Φ18.5- 1-70ค่ะ | 114060103506 | 2. |  | |||
| ปลั๊ก YGEV5-P2PWHA (50mm ²) | 111000405970 | YGEV5-P2PWHA ชุดประกอบปลั๊ก | 112010106426 | 1. | 50mm ² (LV216) ± Φ15.5 0.3mm | |
| 20.4 × 2NA001- 070S PIN TERMINAL | 114020101327 | 2. | | |||
| YG196-459 ปลอกหุ้มป้องกัน วงแหวนแรงดัน-50 | 114022600329 | 2. | | |||
| ป้องกัน YGEV5 ส่วนประกอบ-ด้านนอก-50 | 114022600452 | 2. | | |||
| Φ16 × 2ปะเก็น | 114019801832 | 2. | | |||
| R8ประกอบสายเคเบิล | 113990001737 | 2. | | |||
| ฝาครอบท้าย Φ16.1- 1-50ค่ะ | 114060103541 | 2. | | |||
| ข้อมูลการสั่งซื้อ (การประกอบ) | ข้อมูลการสั่งซื้อ (รายละเอียดชิ้นส่วนสามารถซื้อแยกต่างหากได้) | |||||
| ชื่อสินค้า | หมายเลขผลิตภัณฑ์ | จำนวนจำนวนเยอะ | ข้อมูลจำเพาะเกี่ยวกับสายไฟ | ไดอะแกรม (อ้างอิง) | ||
| ปลั๊ก YGEV5-P2PHA (70mm ²) | 111000405968 | YGEV5-P2PHA ปลั๊กเสียบปลั๊ก ส่วนประกอบส่วนประกอบต่างๆ | 112010106427 | 1. | 70mm ² (LV216) ± Φ17.8 0.4mm |  |
| 20.4 × 2NA002- 070S PIN TERMINAL | 114020101376 | 2. |  | |||
| ป้องกัน YGEV5 ชิ้นส่วน-ภายใน-70 | 114029801926 | 2. | | |||
| YGEV5ตรง ชิลด์-เอาท์-70 | 114022600489 | 2. | | |||
| Φ18.5 × 2ปะเก็น | 114019801819 | 2. | | |||
| ที่หนีบสายเคเบิล R9.25ประกอบ | 113990001736 | 2. | | |||
| ฝาครอบท้าย Φ18.5- 1-70ค่ะ | 114060103506 | 2. | | |||
| ปลั๊ก YGEV5-P2PHA (50mm ²) | 111000405940 | YGEV5-P2PHA ปลั๊กเสียบปลั๊ก ส่วนประกอบส่วนประกอบต่างๆ | 112010106427 | 1. | 50mm ² (LV216) ± Φ15.5 0.3mm | |
| 20.4 × 2NA002- 070S PIN TERMINAL | 114020101376 | 2. | | |||
| YG196-459 ปลอกหุ้มป้องกัน วงแหวนแรงดัน-50 | 114022600329 | 2. | | |||
| YGEV5ตรง ชิลด์-เอาท์-50 | 114022600490 | 2. | | |||
| Φ16 × 2ปะเก็น | 114019801832 | 2. | | |||
| R8ประกอบสายเคเบิล | 113990001737 | 2. | | |||
| ฝาครอบท้าย Φ16.1- 1-50ค่ะ | 114060103541 | 2. | | |||
| ข้อมูลการสั่งซื้อ (การประกอบ) | ข้อมูลการสั่งซื้อ (รายละเอียดชิ้นส่วนสามารถซื้อแยกต่างหากได้) | |||||
| ชื่อสินค้า | หมายเลขผลิตภัณฑ์ | จำนวนจำนวนเยอะ | ข้อมูลจำเพาะเกี่ยวกับสายไฟ | ไดอะแกรม (อ้างอิง) | ||
| YGEV5-S2RA ภาชนะรับน้ำ | 111000502952 | YGEV5-S2RA ภาชนะรับน้ำ ส่วนประกอบส่วนประกอบต่างๆ | 112020107180 | 1. | ทองแดงทองแดง Busbar กับ น็อต M6 |  |
| เข็ม YGEV5-2 ฉนวนกันความร้อน | 114060103508 | 1. |  | |||
| YGEV5-2-0.5 ร่างกายปิดผนึก | 114050501887 | 1. |  | |||
| จุกปิด YGEV5 | 114069805676 | 1. |  | |||
| 82-0.63 × 0.63-H25 ~ ขา H35T | 110010401011 | 2. | ± Φ1.3 0.2mm (0.35mm ²) |  | ||
| YGEV5-S2RA1 ภาชนะรับน้ำ | 111000502926 | YGEV5-S2RA1 ภาชนะรับน้ำ ส่วนประกอบส่วนประกอบต่างๆ | 112020107252 | 1. | ทองแดงทองแดง Busbar กับ น็อต M6 |  |
| เข็ม YGEV5-2 ฉนวนกันความร้อน | 114060103508 | 1. | | |||
| YGEV5-2-0.5 ร่างกายปิดผนึก | 114050501887 | 1. | <<Td>>||||
| จุกปิด YGEV5 A | 114069805964 | 1. |  | |||
| 82-0.63 × 0.63-H25 ~ ขา H35T | 110010401011 | 2. | ± Φ1.3 0.2mm (0.35mm ²) | | ||
| YGEV5-S2RA2 ภาชนะรับน้ำ | 111000503005 | YGEV5-S2RA2 ภาชนะรับน้ำ ส่วนประกอบส่วนประกอบต่างๆ | 112020107384 | 1. | ทองแดงทองแดง Busbar กับ น็อต M6 |  |
| เข็ม YGEV5-2 ฉนวนกันความร้อน | 114060103508 | 1. | | |||
| YGEV5-2-0.5 ร่างกายปิดผนึก | 114050501887 | 1. | | |||
| จุกปิด YGEV5 | 114069805676 | 1. | | |||
| 82-0.63 × 0.63-H25 ~ ขา H35T | 110010401011 | 2. | ± Φ1.3 0.2mm (0.35mm ²) | | ||
ข้อมูลทางเทคนิค
| ข้อมูลพื้นฐาน | |
| ระยะพิน | 26.4มม. |
| จำนวนคอร์ | 2PIN |
| ข้อมูลจำเพาะของสายเคเบิล | 70mm ²/ เส้นผ่านศูนย์กลางภายนอก17.8 ± 0.4มม.; 50mm ²/ เส้นผ่านศูนย์กลางภายนอก15.5 ± 0.3มม |
| ทิศทางเต้าเสียบ | 90 °/180 ° |
| คุณสมบัติทางไฟฟ้า | |
| แรงดันไฟฟ้าที่กำหนด | 1000 V (กำลังไฟ), 24 V (สัญญาณ) |
| จัดอันดับปัจจุบัน | 300A (70mm ²), 200A (50mm ²) |
| ทนต่อแรงดันไฟฟ้า | 3000 V (กำลังไฟ), 1000 V (สัญญาณ) (50Hz AC ปกติ) |
| ความต้านทานฉนวนกันความร้อน | ≥ 100MΩ (กำลังไฟ/สัญญาณ) (1000V DV) |
| ทั่ง (y/n) | Y Y |
| โล่ (y/n) | Y Y |
| คุณสมบัติทางกล | |
| ชีวิตเครื่องกล | ≥ 50ครั้ง |
| ระดับการสั่นสะเทือน | V2 (USCAR 37) |
| ความต้านทานต่อสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -40 ℃ ~ + 125 ℃ |
| ระดับการป้องกัน | IP67และ IP6K9K (ปลั๊กอินส่วนหัว) |
| ความชื้นสัมพัทธ์ความชื้นสัมพัทธ์ | 95% (ที่40 °C) |
| ระดับสเปรย์เกลือ | 96h ค่ะ |
| ความสูงในระดับ | ≤ 4000เมตร |
| วัสดุ/การเคลือบ/ลักษณะที่ปรากฏ |
| ดูภาพวาดชิ้นส่วน |
| มาตรฐานและการรับรอง | |
| เกรดหน่วงไฟ | V-0 UL94 (พลาสติก), HB (ยาง) |
| ข้อกำหนดด้านสิ่งแวดล้อม | RoHS 2.0 |
| มาตรฐานการใช้งานจริง | USCAR 37-2008 , USCAR-2, gb/t 30038 |

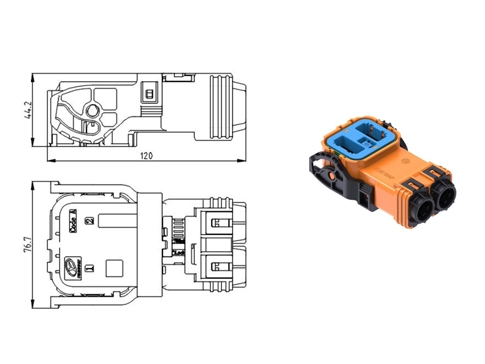

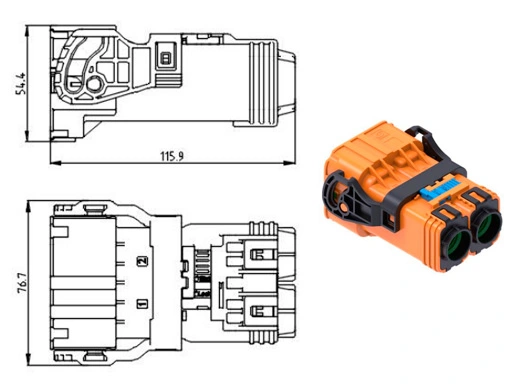

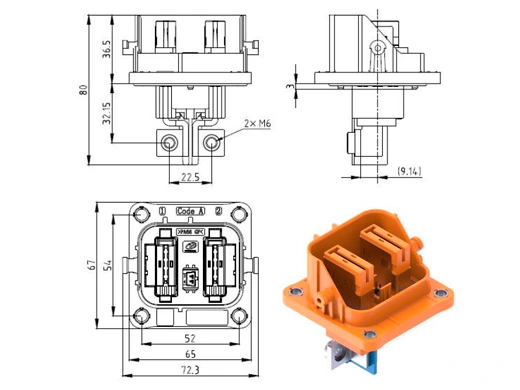

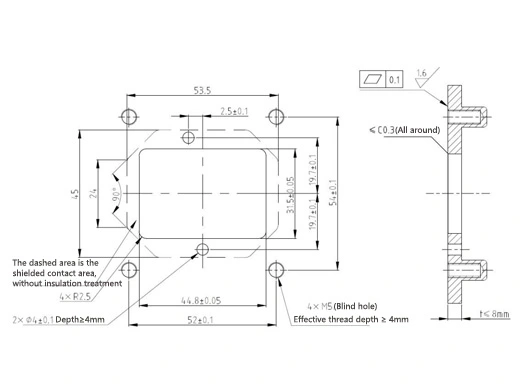

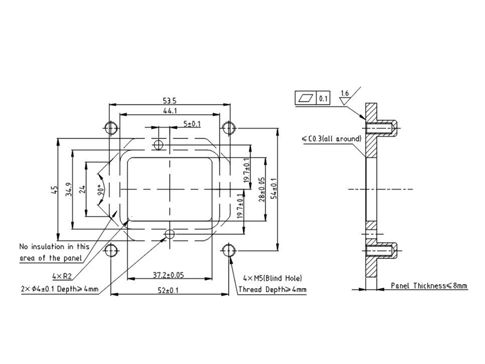

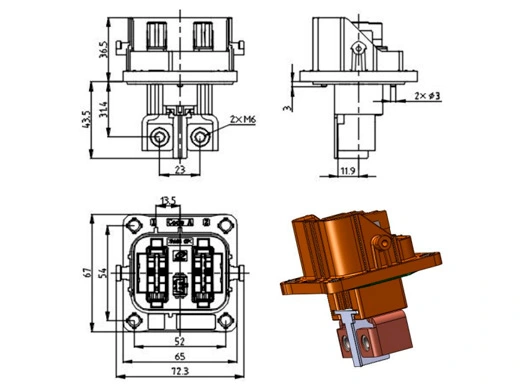

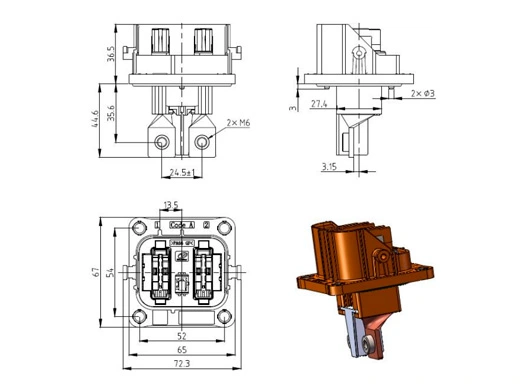

ขนาดของภาพ
| เครื่องมือพิเศษสำหรับเด็ก | |
| เครื่องมือกำจัดออก | /// |
| เครื่องมือป้อนเข็ม | /// |
| เครื่องมือจีบจีบ | /// |
| เครื่องมืออื่นๆ | /// |
ร้านค้าในร้านค้า
| คำแนะนำในการจัดเก็บ/ขนส่งบรรจุภัณฑ์ | |
| ข้อกำหนดในการจัดเก็บ | ชิ้นส่วนสัมผัส (ชุบทองชุบเงิน) ต้องเก็บแยกต่างหากเก็บเรียบร้อยสะอาดและระบายอากาศ The The ควรควบคุมสภาพแวดล้อมในการจัดเก็บที่ความชื้น ≤ 60% และอุณหภูมิ5 ~ 30 °C อายุการเก็บรักษาอ้างอิง6เดือน |
| ข้อกำหนดการขนส่งสินค้า | ในระหว่างการบรรจุการขนส่งการถ่ายโอนการผลิตและการประกอบขั้วควรได้รับการคุ้มครอง จากการชนกันสัมผัสกับก๊าซและของเหลวที่มีฤทธิ์กัดกร่อนและสัมผัสโดยตรงด้วยมือฯลฯเพื่อให้แน่ใจว่าพื้นผิวสัมผัสของเทอร์มินัลอยู่ในสภาพดี |
