ข้อมูลการสั่งซื้อ
| ไม่นะครับ | ชื่อปลั๊กและหมายเลขชิ้นส่วน | ชื่อ RECEPTACLE และหมายเลขชิ้นส่วน | โหมดเต้าเสียบ | ภาชนะรับน้ำ กุญแจป้องกันคนโง่ ตำแหน่งที่กำหนด | กุญแจป้องกันการหลอก ตำแหน่งที่กำหนด |

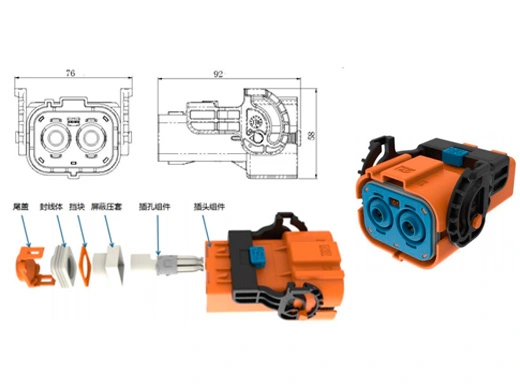

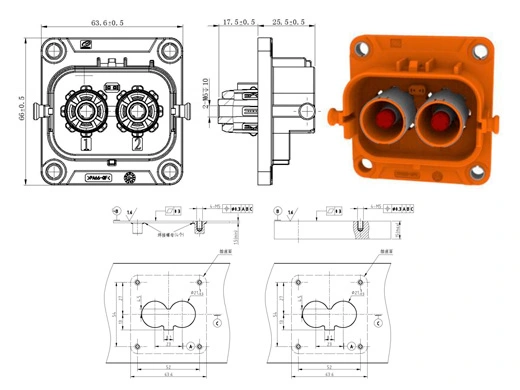

| 1. | YGC1079-EV-S(2 2) พี/ ปลั๊ก Ⅰ (112010103215)YGC1079-EV-S(2 2)PW/Ⅰ ปลั๊กเสียบปลั๊ก (111000100381) | YGC1079-EV-P(2 2) ช่องรับ r/cols (111000100383) | เกลียวใน (M6) | ไม่มีเลย | พิมพ์ I |

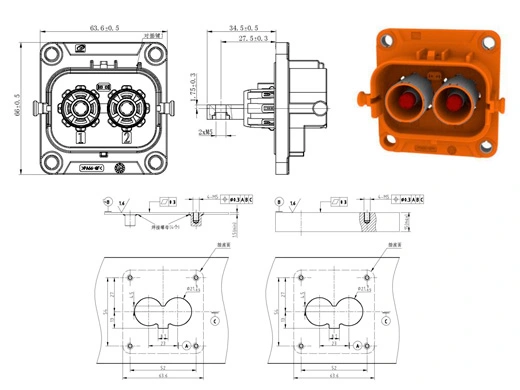

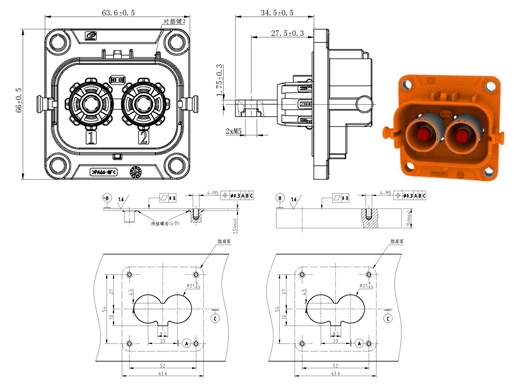

| YGC1079-EV-P(2 2) rb/ⅰ ภาชนะรับน้ำ (112020103571) | ทองแดง busbar (180 °) | ||||

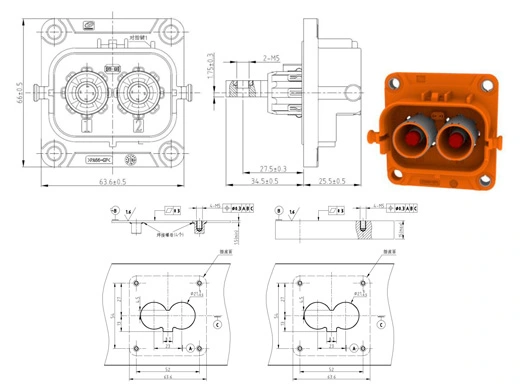

| YGC1079-EV-P(2 2) rd/ Ⅰ ภาชนะรับน้ำ (112020103736) | ทองแดง busbar (180 ° ย้อนกลับ การติดตั้ง) | ||||

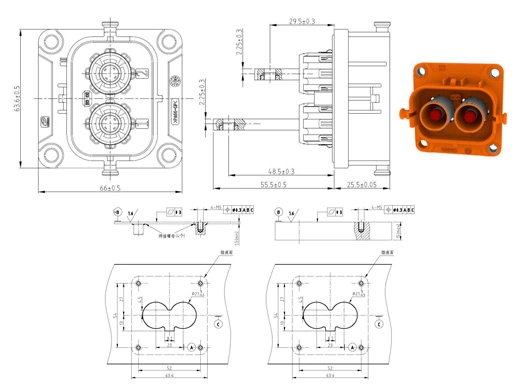

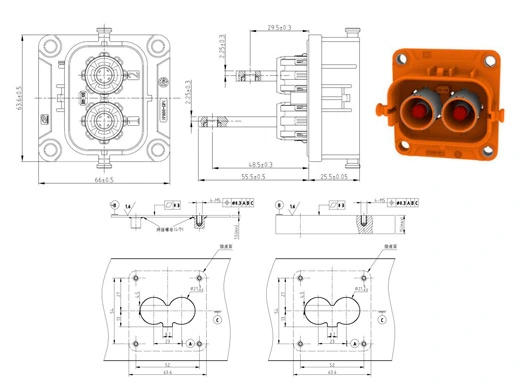

| YGC1079-EV-P(2 2) ช่องเสียบ RF/FRU (112020103777) | ทองแดง busbar (90 °) | ||||

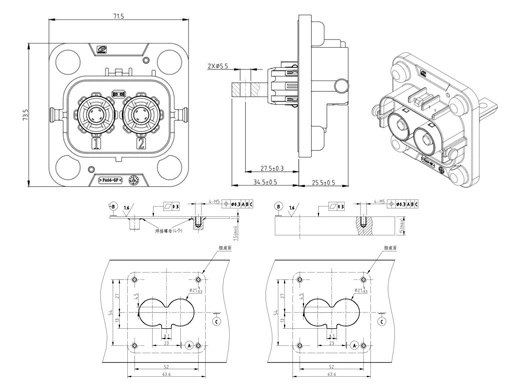

| YGC1079-EV-P(2 2)RG/Ⅰ เต้ารับ (112020104607) | ทองแดง busbar (180 °) | ||||

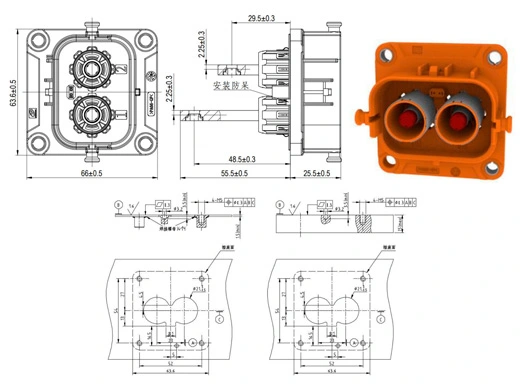

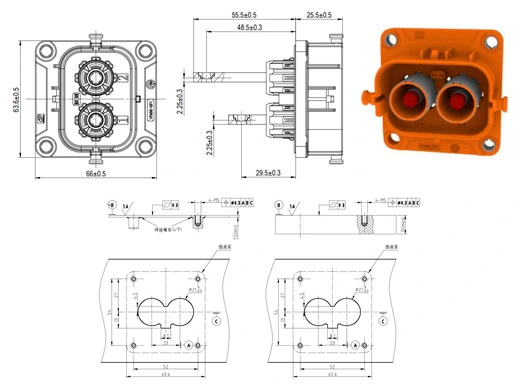

| YGC1079-EV-P(2 2) rp/ⅰ ภาชนะรับน้ำ (112020107295) | ทองแดง busbar (90 °) | ||||

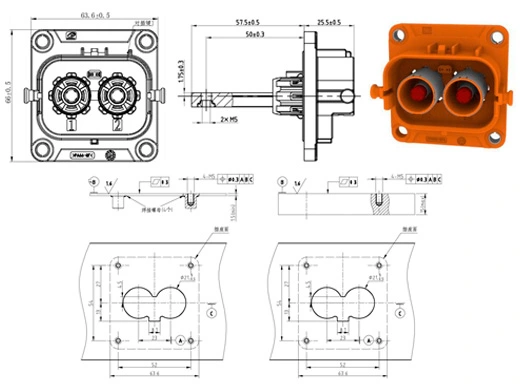

| YGC1079-EV-P(2 2) เต้ารับ rt/∮ (112020107704) | ทองแดง busbar (180 °) | ||||

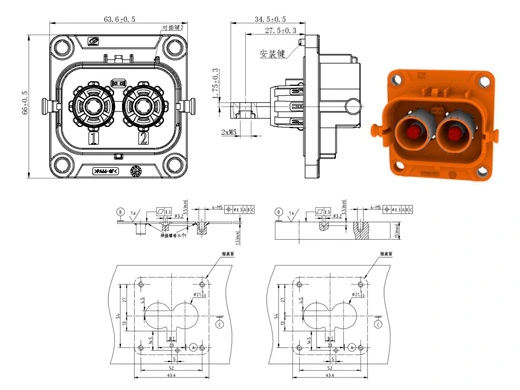

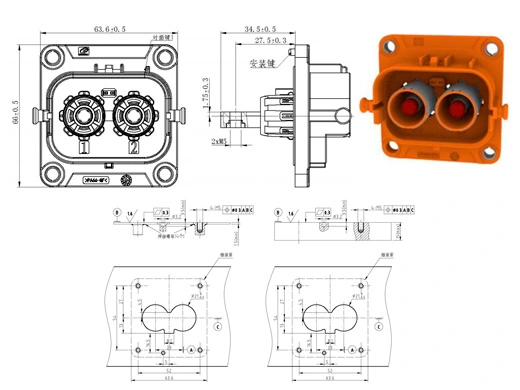

| YGC1079-EV-P(2 2)RC/Ⅰ ภาชนะรับน้ำ (112020103433) | ทองแดง busbar (180 °) | ประเภท1 | |||

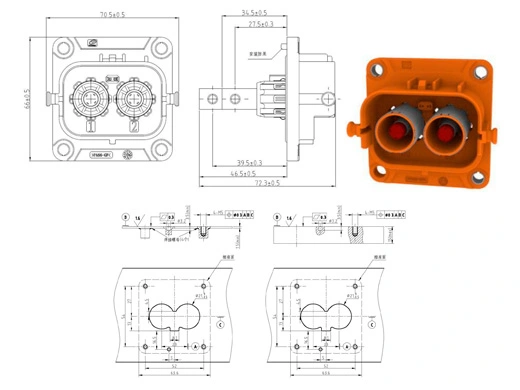

| YGC1079-EV-P(2 2) rj/ⅰ ภาชนะรับน้ำ (112020105339) | ทองแดง busbar (180 ° ย้อนกลับ การติดตั้ง) | ||||
| 2. | YGC1079-EV-S(2 2) p/ⅱ ปลั๊กเสียบปลั๊ก (112010103254)YGC1079-EV-S(2 2)PW/Ⅱ ปลั๊กเสียบปลั๊ก (112010103134) | YGC1079-EV-P(2 2) rb/ⅱ ภาชนะรับน้ำ (112020103572) | ทองแดง busbar (180 °) | ไม่มีเลย | ประเภท II |

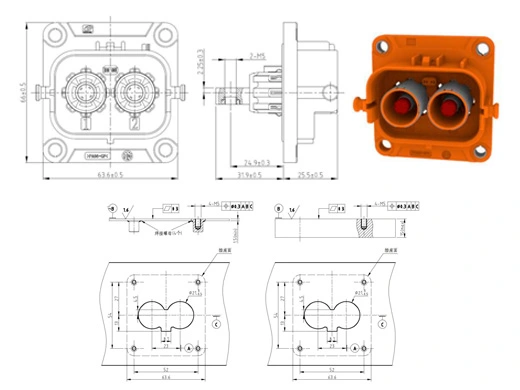

| YGC1079-EV-P(2 2) re/Ⅱ ภาชนะรับน้ำ (112020103776) | ทองแดง busbar (180 °) | ||||
| YGC1079-EV-P(2 2) rf/ⅱ ภาชนะรับน้ำ (112020107608) | ทองแดง busbar (90 °) | ||||
| YGC1079-EV-P(2 2)RC/Ⅱ ภาชนะรับน้ำ (112020103434) | ทองแดง busbar (180 °) | ประเภท2 | |||
| YGC1079-EV-P(2 2) rp/ⅱ ภาชนะรับน้ำ (112020107296) | ทองแดง busbar (90 °) | ||||

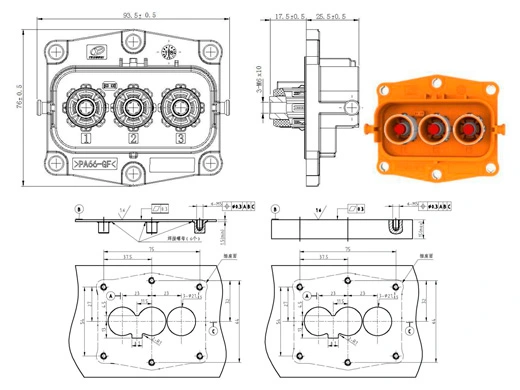

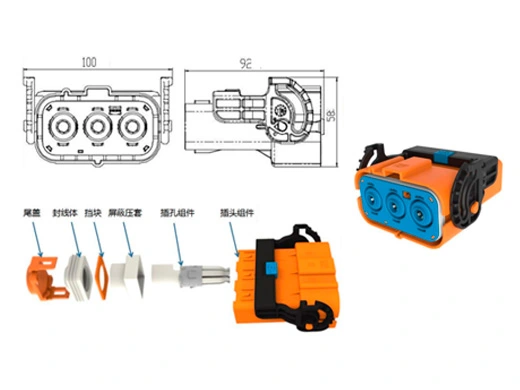

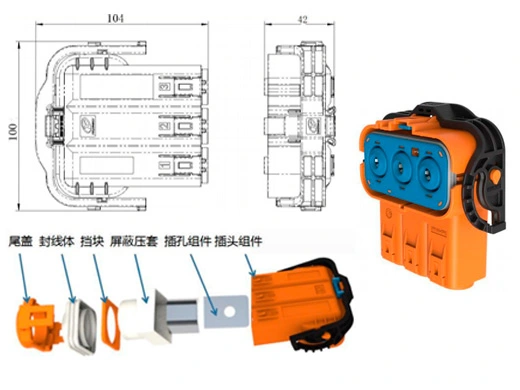

| 3. | YGC1079-EV-S(3 2) พี/ ปลั๊กอุดแบบครบชุด (112010103214)YGC1079-EV-S(3 2)PW/Ⅰ ปลั๊กเสียบปลั๊ก (111000100382) | YGC1079-EV-P(3 2) ช่องรับ r/cols (111000100384) | เกลียวใน (M6) | ไม่มีเลย | พิมพ์ I |

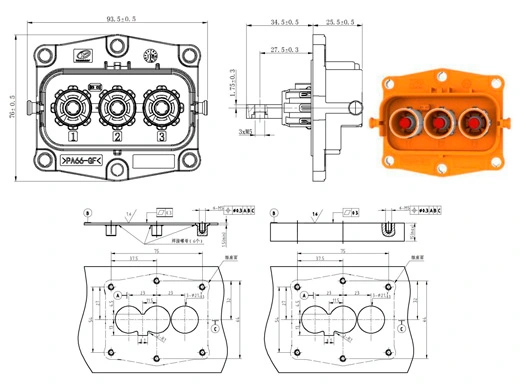

| YGC1079-EV-P(3 2) rb/ⅰ ภาชนะรับน้ำ (112020103477) | ทองแดง busbar (180 °) | ||||

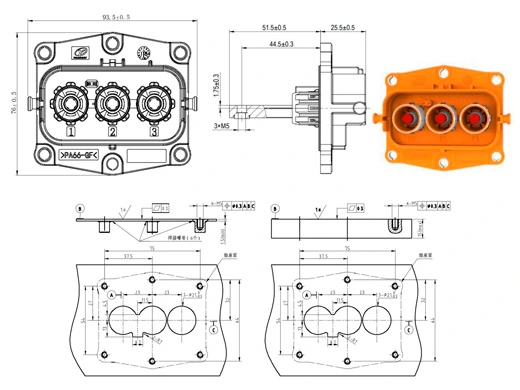

| YGC1079-EV-P(3 2)RC/Ⅰ ภาชนะรับน้ำ (112020105338) | ทองแดง busbar (180 °) |
| ข้อมูลการสั่งซื้อ (อุปกรณ์เสริมสายไฟซื้อแยกต่างหาก) | |||||
| เต้าเสียบ90 ° | |||||
| ไม่นะครับ | สายอะแดปเตอร์ | ชื่อของบริษัท | หมายเลขชิ้นส่วน | จำนวนแพ็คเกจ | ไดอะแกรม (อ้างอิง) |
| 1. | 25mm ² ป้องกัน สายเคเบิล (13.50 ± 0.30) | ฝาท้าย YG1079 | 114069803333 | ทุกชิ้นส่วนทั้งหมด 2 Pins กับ2 PCS, 3 Pins กับ3 pcs ซื้อตามความต้องการ |  |
| จุกปิด YG1079 | 114060400224 |  | |||
| ลวดปิดผนึกสำหรับ YG1063ขนาด body-25mm ² | 114050501135 |  | |||
| YG1063ป้องกัน Sleeve-25mm ² | 114029801303 |  | |||
| YG1063 ² สำหรับ Terminal-25mm | 114020100647 |  | |||
| 2. | 35mm ² ป้องกัน สายเคเบิล (14.50 ± 0.5) | ฝาท้าย YG1079 | 114069803333 | ทุกชิ้นส่วนทั้งหมด 2 Pins กับ2 PCS, 3 Pins กับ3 pcs ซื้อตามความต้องการ | |
| จุกปิด YG1079 | 114060400224 | | |||
| ลวดปิดผนึกสำหรับ YG1063ขนาด body-35mm ² | 114050501134 | | |||
| YG1063ป้องกัน Sleeve-35mm ² | 114039802628 | | |||
| YG1063 ² สำหรับ Terminal-35mm | 114020100646 | | |||
| 3. | 50mm ² ป้องกัน สายเคเบิล (17.50 ± 0.5) | ฝาท้าย YG1079 | 114069803333 | ทุกชิ้นส่วนทั้งหมด 2 Pins กับ2 PCS, 3 Pins กับ3 pcs การซื้อตามความต้องการ | |
| จุกปิด YG1079 | 114060400224 | | |||
| เครื่องซีลสำหรับ YG1063ขนาด wire-50mm ² | 114050501122 | | |||
| YG1063ป้องกัน Sleeve-50mm ² | 114029801291 | | |||
| YG1063 ² สำหรับ Terminal-50mm | 114020100535 | | |||
| เต้าเสียบ ° 180 | |||||
| ไม่นะครับ | สายอะแดปเตอร์ | ชื่อของบริษัท | หมายเลขชิ้นส่วน | จำนวนแพ็คเกจ | ไดอะแกรม (อ้างอิง) |
| 1. | 25mm ² ป้องกัน สายเคเบิล (13.50 ± 0.30) | ฝาท้าย YG1079 | 114069803333 | ทุกชิ้นส่วนทั้งหมด 2 Pins กับ2 PCS, 3 Pins กับ3 pcs ซื้อตามความต้องการ | |
| จุกปิด YG1079 | 114060400224 | | |||
| ลวดปิดผนึกสำหรับ YG1063ขนาด body-25mm ² | 114050501135 | | |||
| YG1063ป้องกัน Sleeve-25mm ² | 114029801303 | | |||
| YG1063ตรงซ็อกเก็ต assembly-25mm ² | 113020601461 |  | |||
| 2. | 35mm ² ป้องกัน สายเคเบิล (14.50 ± 0.5) | ฝาท้าย YG1079 | 114069803333 | ทุกชิ้นส่วนทั้งหมด 2 Pins กับ2 PCS, 3 Pins กับ3 pcs ซื้อตามความต้องการ | |
| จุกปิด YG1079 | 114060400224 | | |||
| ลวดปิดผนึกสำหรับ YG1063ขนาด body-35mm ² | 114050501134 | | |||
| YG1063ป้องกัน Sleeve-35mm ² | 114039802628 | | |||
| YG1063ตรงซ็อกเก็ต assembly-35mm ² | 113020601460 | | |||
| 3. | 50mm ² ป้องกัน สายเคเบิล (17.50 ± 0.5) | ฝาท้าย YG1079 | 114069803333 | ทุกชิ้นส่วนทั้งหมด 2 Pins กับ2 PCS, 3 Pins กับ3 pcs เปิด-ปิดความต้องการซื้อสินค้า | |
| จุกปิด YG1079 | 114060400224 | | |||
| เครื่องซีลสำหรับ YG1063ขนาด wire-50mm ² | 114050501122 | | |||
| YG1063ป้องกัน Sleeve-50mm ² | 114029801291 | | |||
| YG1063ตรงซ็อกเก็ต assembly-50mm ² | 113020601458 | | |||
| เต้ารับซื้อแยกต่างหาก | |||||
| ไม่นะครับ | สายอะแดปเตอร์ | ชื่อของบริษัท | หมายเลขชิ้นส่วน | จำนวนแพ็คเกจ | ไดอะแกรม (อ้างอิง) |
| 1. | 0.5mm ² ไม่มีฉนวนป้องกัน (1.5/1.8 ± 0.1) | ขั้วสัญญาณ YG939 (ซ็อกเก็ต) | 501021600128 | ทุกชิ้นส่วนทั้งหมด 2 Pins มี2 PCS, 3 Pins มี2 PCS ซื้อตามความต้องการ | /// |
หมายเหตุ: หากใช้ลวดหุ้มฉนวน LV216สำหรับ35mm ² และ50mm ² ควรเปลี่ยนตัวปิดผนึกดังนี้:
| ชื่อของบริษัท | หมายเลขชิ้นส่วน |
| ตัวซีล YG1079-1-35(LV216) | 114050501816 |
| ตัวซีล YG1079-1-50(LV216) | 114050501818 |
ข้อมูลทางเทคนิค
| ข้อมูลพื้นฐาน | |
| ระยะพิน | /// |
| จำนวนพิน | 2PIN, 3pin |
| รูเข็มปรับ | ซ็อกเก็ตปลั๊กไฟ, ซ็อกเก็ตสัญญาณ; |
| ทิศทางเต้าเสียบ | 180 ° 90 ° |
| คุณสมบัติทางไฟฟ้า | |
| แรงดันไฟฟ้าที่กำหนด | 1000 V (กำลังไฟ), 24 V (สัญญาณ) |
| จัดอันดับปัจจุบัน | 120A (25mm ²), 150A (35mm ²), 200A (²) |
| ความต้านทานฉนวนกันความร้อน | ≥ 5000MΩ (กำลังไฟ) ≥ 1000MΩ (สัญญาณ) (ปกติ) |
| ทนต่อแรงดันไฟฟ้า | 4000 V (กำลังไฟ), 1000 V (สัญญาณ) (50Hz AC ปกติ) |
| ความต้านทานการติดต่อ | ≤ 0.36mΩ |
| เฮวี่ | ใช่ค่ะ |
| ความต่อเนื่องทางไฟฟ้าระหว่างเปลือกหอย/ความต้านทานการติดต่อของโล่ | /// |
| คุณสมบัติทางกล | |
| Total pullout Force | ≤ 75N |
| แรงล็อค | ≥ 110N |
| ชีวิตเครื่องกล | ≥ 50ครั้ง |
| การสั่นสะเทือน | /// |
| โช้คอัพ | /// |
| ความต้านทานต่อสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -40 ℃ ~ + 125 ℃ |
| ความชื้นสัมพัทธ์ความชื้นสัมพัทธ์ | 95% (ที่40 °C) |
| เกลือสเปรย์ | 96h ค่ะ |
| ระดับการป้องกัน | IP67และ IP6K9K (ปลั๊กอินส่วนหัว) \ ipxxb (สถานะที่ไม่ตรงกัน) |
| ระดับมลพิษ | 2. |
| ความต้องการระดับสูง | ≤ 2000เมตร |
| วัสดุ/การเคลือบ/ลักษณะที่ปรากฏ | |
| เคสสำหรับมือถือ | PA66 |
| ฉนวนกันความร้อน | ปลายปลั๊ก: PA66, ปลายเต้ารับ: PA66 |
| ชิ้นส่วนรูเข็ม/ขั้ว | ชิ้นส่วนพลังงาน: โลหะผสมทองแดง/ชุบเงิน, ชิ้นส่วนสัญญาณ: โลหะผสมทองแดง/ชุบเงิน |
| มาตรฐานและการรับรอง | |
| เกรดหน่วงไฟ | UL94 V-0 (พลาสติก) (ยกเว้นซีล) |
| ข้อกำหนดด้านสิ่งแวดล้อม | RoHS 2.0 |
| มาตรฐานการใช้งานจริง | QC/T1067.1-2017 |
แนะนำการติดตั้ง
| เครื่องมือพิเศษสำหรับเด็ก | |
| เครื่องมือกำจัดออก | /// |
| เครื่องมือป้อนเข็ม | /// |
| เครื่องมือจีบจีบ | /// |
| เครื่องมืออื่นๆ | /// |
บรรจุ/ขนส่ง/จัดเก็บ
| คำแนะนำในการบรรจุและการจัดเก็บ | |
| ข้อกำหนดในการจัดเก็บ | ชิ้นส่วนสัมผัส (ชุบทองชุบเงิน) ต้องเก็บแยกต่างหากเก็บเรียบร้อยสะอาดและระบายอากาศ ควรควบคุมสภาพแวดล้อมในการจัดเก็บที่ความชื้น ≤ 60% และอุณหภูมิ5 ~ 30 ℃ อายุการเก็บรักษาอ้างอิงคือ6เดือน |
