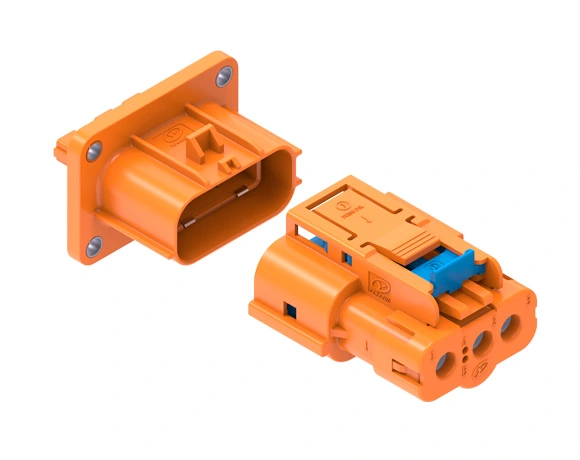

𐄀 การเชื่อมต่อเทคโนโลยีกับอนาคต
ผลิตภัณฑ์นี้สามารถบรรลุการป้องกันเต็มรูปแบบ360องศา;
ผลิตภัณฑ์นี้สามารถรับรู้การเชื่อมต่อและปลดล็อครอง
ผลิตภัณฑ์นี้มีฟังก์ชั่นการเชื่อมต่อแรงดันไฟฟ้าสูงล่าช้า
ตำแหน่งสำคัญที่ปลายทั้งสองข้างใช้ชุดค่าผสมที่แตกต่างกัน4ชุดเพื่อป้องกันการแทรกที่ไม่ถูกต้อง

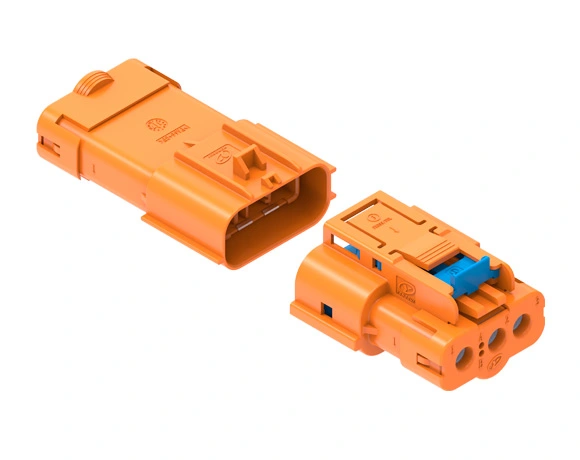

การเชื่อมต่อระหว่างปลั๊กและเต้ารับเป็นการล็อคแบบสอดตรง
ปลั๊กและเต้ารับใช้การจีบเทอร์มินัล
ข้อมูลการสั่งซื้อ
| ข้อมูลการสั่งซื้อ | |||||
| ตำแหน่งที่สำคัญ | Ⅰ Ⅰ | Ⅱ Ⅱ | III III | IV IV | |

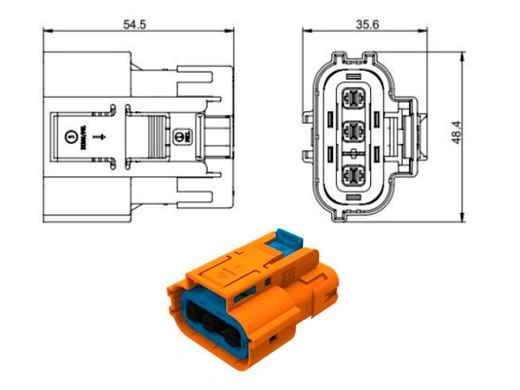

| ชื่อสินค้า | ปลั๊ก YGC1017-EV-S3P | ปลั๊ก YGC1017-EV-S3PB | ปลั๊ก YGC1017-EV-S3PC | ปลั๊ก YGC1017-EV-S3PD | |
| หมายเลขชิ้นส่วน | 112010102206 | 112020102603 | 112010103470 | 112010103471 | |

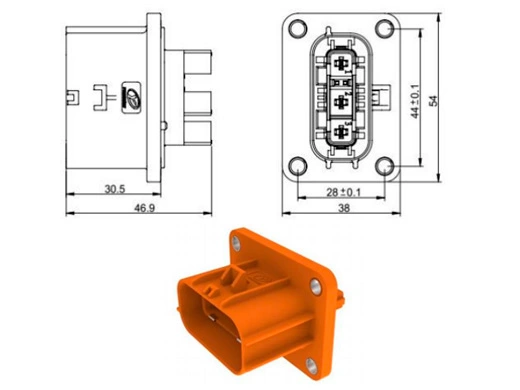

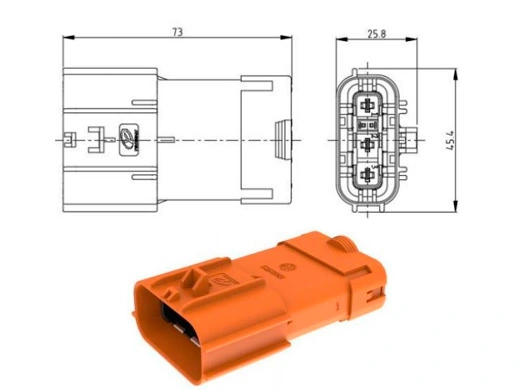

| ชื่อสินค้า | YGC1017-EV-P3R ภาชนะรับน้ำ | YGC1017-EV-P3RA ภาชนะรับน้ำ (เต้ารับแบบเคลื่อนย้ายได้) | YGC1017-EV-P3RB ภาชนะรับน้ำ | YGC1017-EV-P3RC ภาชนะรับน้ำ | YGC1017-EV-P3RD ภาชนะรับน้ำ |
| หมายเลขชิ้นส่วน | 112020102439 | 112020102876 | 112020102602 | 112020103808 | 112020103809 |
| ข้อมูลการสั่งซื้อ (ชิ้นส่วนรูเข็มซื้อแยกต่างหาก) | |||
| ปลั๊กและเต้ารับที่สอดคล้องกัน | ปลั๊กเสียบปลั๊ก | ภาชนะรับน้ำ | |
| ชื่อสินค้า | ซ็อกเก็ตไฟ YG939 | พินพลังงาน YG939 | YG939ซ็อกเก็ตสัญญาณ (เลือกหนึ่ง) |
| หมายเลขชิ้นส่วน | 501021400357 | 501021400216 | 501021600128/501021401859 |
| ข้อมูลจำเพาะเกี่ยวกับสายไฟ | ± ขนาด2.5mm ²/ Φ5.8 0.3มม. (สายเคเบิลหุ้มฉนวน) | ± 2.5mm ²/ Φ3.5 0.2มม. (สายเคเบิลไม่หุ้มฉนวน) | ² 0.5mm/± Φ1.5 0.2มม |
| ไดอะแกรม (อ้างอิง) |  |  |  |
ข้อมูลทางเทคนิค
| ข้อมูลพื้นฐาน | |
| ระยะพิน | /// |
| จำนวนคอร์ | 3pin |
| ข้อมูลจำเพาะของสายเคเบิล | ปลายปลั๊ก: ± ขนาด2.5mm ²/ Φ5.8 0.3มม. (สายเคเบิลหุ้มฉนวน) ส่วนปลายของเต้ารับ กำลังไฟ: 2.5mm ²/ ± Φ3.5 0.2มม. (สายเคเบิลที่ไม่มีฉนวนหุ้ม) สัญญาณ: 0.5mm ²/ Φ1.5 ± 0.2มม |
| ทิศทางเต้าเสียบ | 180 ° |
| คุณสมบัติทางไฟฟ้า | |
| แรงดันไฟฟ้าที่กำหนด | 800 V (กำลังไฟ), 24 V (สัญญาณ) |
| จัดอันดับปัจจุบัน | 16A (2.5mm ²) |
| ความต้านทานฉนวนกันความร้อน | ≥ 100MΩ (กำลังไฟ/สัญญาณ) (1000V DC) |
| ทนต่อแรงดันไฟฟ้า | 3000 V (กำลังไฟ), 1000 V (สัญญาณ) (50Hz AC ปกติ) |
| ความต้านทานการติดต่อ | ≤ 5mΩ (ส่วนประกอบพลังงาน), ≤ 10mΩ (ส่วนประกอบสัญญาณ) |
| ทั่ง (y/n) | Y Y |
| โล่ (y/n) | Y Y |
| คุณสมบัติทางกล | |
| ชีวิตเครื่องกล | ≥ 50ครั้ง |
| การสั่นสะเทือน | QC/T417.1-2001 4.11 |
| ความต้านทานต่อสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -40 ℃ ~ + 125 ℃ |
| ความชื้นสัมพัทธ์ความชื้นสัมพัทธ์ | 95% (ที่40 °C) |
| ระดับสเปรย์เกลือ | 48ชม |
| ระดับการป้องกัน | IP67และ IP6K9K (ปลั๊กอินส่วนหัว) |
| ความต้องการระดับสูง | ต่ำกว่า4000เมตร |
| วัสดุ/การเคลือบ/ลักษณะที่ปรากฏ |
| ดูภาพวาดชิ้นส่วน |
| มาตรฐานและการรับรอง | |
| เกรดหน่วงไฟ | V-0 UL94 (พลาสติก), HB (ยาง) |
| ข้อกำหนดด้านสิ่งแวดล้อม | RoHS 2.0 |
| มาตรฐานการใช้งานจริง | QC/T 1067.1 |

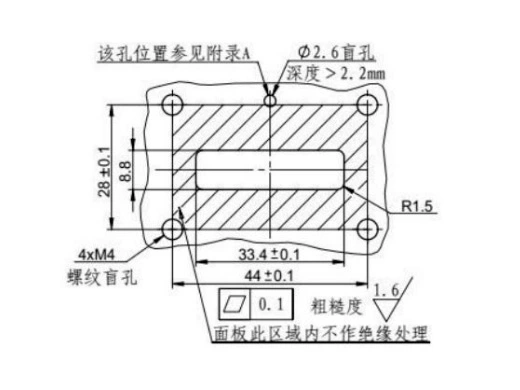

แนะนำการติดตั้ง
| เครื่องมือพิเศษสำหรับเด็ก | |
| เครื่องมือกำจัดออก | ปลั๊กไฟ: เครื่องมือกำจัด GZ939-01-01-00 Power Pin: เครื่องมือกำจัด RTSCC-04 (2.8 × 0.8) ขั้วสัญญาณ: เครื่องมือถอดประกอบ GZ939-02-03-00 |
| เครื่องมือป้อนเข็ม | /// |
| เครื่องมือจีบจีบ | /// |
| เครื่องมืออื่นๆ | /// |
ขั้วต่อการตัดเย็บตามความต้องการเฉพาะของคุณ
ให้การแก้ปัญหาระบบ
ตอบสนองต่อความต้องการภายใน12ชั่วโมง
